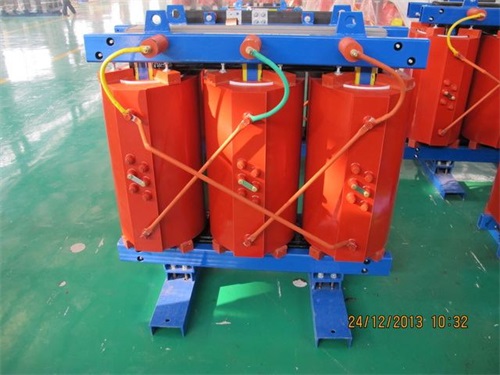

安徽SCB10-400KVA/10KV/0.4KV干式变压器

变压器型号：SCB10-400KVA/10KV/0.4KV

变压器规格：SCB10-400KVA/10KV/0.4KV

介绍摘要：　　A、额定电压(kV)：干式干式变压器长时间运行时所能承受的工作电压.为适应电网电压变化的需要,干式干式变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压. 　　B、额定容量(kVA)：额定电压.额定电流下连续运行时,能输送的容量。　　C、额定电流(A):干式干式变压器在额定容量下,允许长期通过的电流. 　

咨询热线：137-0635-4419

产品详情：

　　A、额定电压(kV)：干式干式变压器长时间运行时所能承受的工作电压.为适应电网电压变化的需要,干式干式变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压.

　　B、额定容量(kVA)：额定电压.额定电流下连续运行时,能输送的容量。

　　C、额定电流(A):干式干式变压器在额定容量下,允许长期通过的电流.

　　D、空载损耗(kW): 当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时所吸取的有功功率。与铁心硅钢片性能及制造工艺、和施加的电压有关.

　　E、空载电流(%): 当干式干式变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额定电流的百分数表示.

　　F、负载损耗(kW): 把干式干式变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时干式干式变压器所消耗的功率.

　　G、阻抗电压(%)：把干式干式变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示.

　　H、相数和频率：三相开头以S表示，单相开头以D表示。中国国家标准频率f为50Hz。国外有60Hz的国家(如美国)。

　　I、温升与冷却：干式干式变压器绕组或上层油温与干式干式变压器周围环境的温度之差,称为绕组或上层油面的温升.油浸式干式干式变压器绕组温升限值为65K、油面温升为55K。冷却方式也有多种：油浸自冷、强迫风冷，水冷，管式、片式等。

　　J、绝缘水平：有绝缘等级标准。绝缘水平的表示方法举例如下：高压额定电压为35kV级，低压额定电压为10kV级的干式干式变压器绝缘水平表示为 LI200AC85/LI75AC35，其中LI200表示该干式干式变压器高压雷电冲击耐受电压为200kV，工频耐受电压为85kV，低压雷电冲击耐受电压为75kV，工频耐受电压为35kV.奥克斯高科技有限公司目前的油浸干式干式变压器产品的绝缘水平为LI75AC35，表示干式干式变压器高压雷电冲击耐受电压为75kV，工频耐受电压为35kV，因为低压是400V，可以不考虑。

　　K、联结组标号：根据干式干式变压器一.二次绕组的相位关系,把干式干式变压器绕组连接成各种不同的组合,称为绕组的联结组。为了区别不同的联结组,常采用时钟表示法,即把高压侧线电压的相量作为时钟的长针,固定在12上,低压侧线电压的相量作为时钟的短针,看短针指在哪一个数字上,就作为该联结组的标号.如Dyn11表示一次绕组是(三角形)联结，二次绕组是带有中心点的(星形)联结，组号为(11)点。
